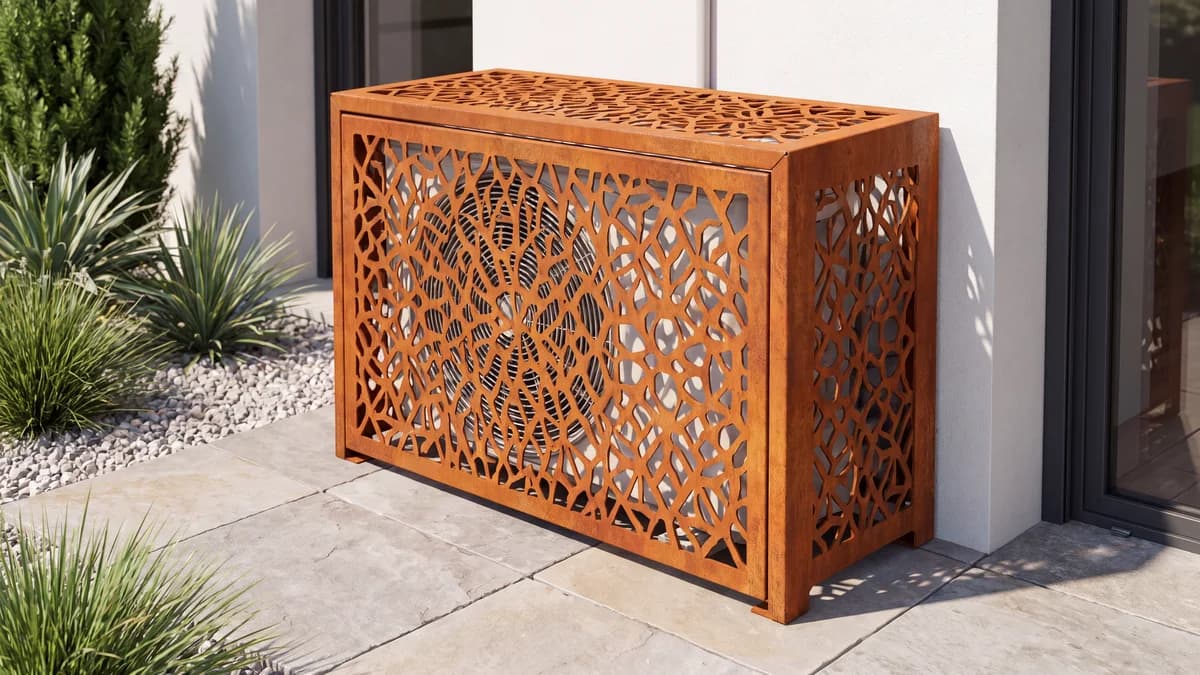

Cache climatiseur sur mesure : le guide technique complet

Un cache climatiseur sur mesure fonctionne comme une enveloppe métallique ventilée. Ses ajours, ses dégagements et ses panneaux démontables doivent préserver l’admission d’air, le refoulement, l’évacuation des condensats et l’accès aux raccordements. Une façade trop fermée peut provoquer une recirculation de l’air rejeté, augmenter les vibrations ou empêcher le démontage d’un capot technique.

Nous fabriquons ces habillages dans notre atelier de Chalon-sur-Saône. Nos caches utilisent de l’acier Corten S355J0WP de 1,5 mm ou de l’acier carbone thermolaqué de 1,5 mm. Un projet hors standard commence par les dimensions hors tout de l’unité, la position des tuyaux et la lecture de la notice d’installation du fabricant.

Sommaire

• Concevoir un cache sans enfermer l’unité
• Ventilation, rendement et bruit
• Relever les dimensions et préparer le plan
• Matériaux et finitions
• Pompe à chaleur, façade et copropriété
• Fabrication, livraison et pose
• Dimensions et prix 2026
• Jardera face aux alternatives
• Questions fréquentes

Concevoir un cache climatiseur sur mesure sans enfermer l’unité

Protéger visuellement sans créer un coffre étanche

Une unité extérieure doit rester ouverte aux échanges d’air. Le cache masque la carrosserie, les ventilateurs et une partie des raccordements, mais ne remplace ni le capot d’origine ni l’indice de protection de la machine. Nous travaillons avec une façade ajourée, des côtés ventilés et un fond ouvert.

Le dessus limite les chutes de feuilles et les ruissellements directs. Il ne doit pas bloquer un refoulement vertical ni gêner le retrait d’un capot supérieur. Les ouvertures basses restent libres afin que l’eau de condensation et l’eau issue des cycles de dégivrage puissent s’écouler sans stagner contre le châssis.

Traiter les installations hors format catalogue

Le sur-mesure concerne notamment les unités placées dans un angle, sous une fenêtre, sur des consoles murales ou près d’une descente d’eau. Il permet aussi d’intégrer un groupe multisplit, une pompe à chaleur volumineuse ou des liaisons frigorifiques sortant latéralement.

Les dimensions de la machine ne sont jamais celles du cache fini. Une unité de 90 cm de large exige l’ajout des dégagements inscrits dans sa notice, de l’espace occupé par les plis et du jeu nécessaire au retrait des panneaux. La découpe suit l’installation réelle, y compris les pieds, les grilles saillantes et les tuyaux.

Maintenir l’accès aux organes de maintenance

Le technicien doit atteindre les vannes, le coffret électrique, le bac inférieur, les vis de capot et les points de fixation. Nous plaçons un panneau démontable devant ces zones. Le dessus peut également être amovible lorsque la maintenance s’effectue par le haut.

Le cache doit se retirer avec des outils courants, sans déconnecter le circuit frigorifique et sans déplacer l’unité. Une fixation permanente devant les capots de service complique le nettoyage de l’échangeur et tout diagnostic électrique.

→ Voir nos modèles de cache clim extérieur

Ventilation : dégagements, rendement et bruit

Identifier l’admission et le sens du refoulement

De nombreuses unités résidentielles aspirent l’air par l’arrière et parfois par un côté, puis le rejettent par la face équipée du ventilateur. Une pompe à chaleur verticale, un groupe multisplit ou une unité tertiaire peut utiliser une autre disposition. Le schéma de flux fourni dans la notice reste la référence.

La façade du cache doit conserver des ajours devant toute la surface utile du ventilateur. La section ouverte, la répartition des vides et la distance entre la tôle et la grille déterminent le passage de l’air. Des découpes concentrées dans les angles ne compensent pas une zone pleine située face au ventilateur.

Appliquer le seuil Jardera sans remplacer la notice

Nos configurations retiennent au minimum 10 cm entre le cache et l’unité. Ce seuil ne remplace pas les cotes du fabricant. Si la notice exige 15 cm, 30 cm ou davantage sur une face, la valeur la plus contraignante s’applique.

Les distances arrière entre le groupe et le mur doivent aussi rester conformes. Dans une niche, sous un balcon bas ou entre deux murs parallèles, l’air rejeté peut revenir vers l’échangeur. Une profondeur supplémentaire ne corrige pas toujours cette recirculation : il faut parfois modifier les ajours ou l’orientation du refoulement. Notre dossier sur la distance autour d’un cache de climatisation détaille ces contrôles.

Limiter les vibrations et les réflexions acoustiques

Une restriction du débit d’air peut pousser le ventilateur à fonctionner davantage. Une paroi trop proche peut également réfléchir le bruit vers une fenêtre, une terrasse ou une cour fermée. Un cache décoratif n’est pas un dispositif acoustique certifié.

Nous rigidifions les panneaux par leurs plis et leurs retours. Les vis prennent dans la structure du cache, jamais dans la carrosserie de l’unité. Aucun panneau ne doit toucher le compresseur, les capots ou les tuyaux. Des appuis stables et une mise à niveau correcte limitent les résonances sur un sol irrégulier. Les erreurs courantes sont détaillées dans notre guide du cache clim sans perte de rendement.

Relever les dimensions et préparer le plan de fabrication

Mesurer la machine et les obstacles proches

Le relevé commence par la largeur, la hauteur et la profondeur hors tout, en cm ou en mm. Les pieds, poignées, grilles saillantes, vis de maintenance et capots entrent dans les mesures. Nous demandons ensuite la distance au mur, la hauteur par rapport au sol et l’espace jusqu’aux obstacles : angle de façade, appui de fenêtre, garde-corps, végétation ou descente d’eau.

Un mètre rigide ou un télémètre contrôlé convient au relevé. Une photographie ne fournit pas une cote exploitable. Deux séries de mesures permettent de repérer une erreur de transcription ou une pente de sol oubliée.

Reporter les raccordements et les fixations

Le croquis doit indiquer le côté de sortie, la hauteur et le débord des liaisons frigorifiques, du câble électrique et du tuyau de condensats. La tôle ne doit ni comprimer ces éléments ni modifier le rayon de courbure des tubes existants.

Les consoles murales, les silentblocs et les pieds au sol sont également cotés. Pour une fixation murale, le support doit être identifié : béton, brique, parpaing, isolation thermique extérieure ou bardage. Le type d’ancrage est validé selon ce support avant la pose.

Constituer un dossier exploitable par l’atelier

Le dossier comprend une vue de face, une vue de côté, une vue de dessus, des photographies prises avec recul et la référence exacte de la machine. Le poids du cache dépend du format et de la surface retirée par découpe laser. Pour un hors-standard, nous confirmons ce poids en kg sur l’étude ou le devis plutôt que de l’estimer depuis une photographie.

→ Transmettre vos cotes pour un devis personnalisé

Acier Corten, acier thermolaqué, aluminium ou bois

Comparer les matériaux sur des critères techniques

Le matériau influe sur la rigidité, le poids, l’entretien et le comportement en atmosphère saline. La ventilation dépend d’abord de la géométrie des ajours et des distances autour de l’appareil. Aucun matériau ne compense une façade trop fermée.

Comprendre la patine du Corten de 1,5 mm

Nos caches Corten utilisent de l’acier S355J0WP conforme à la norme EN 10025-5, en épaisseur réelle de 1,5 mm. La tôle reste brute de laminage et ne reçoit ni primaire polyzinc ni peinture RAL. À l’air libre, la surface passe par des tons orange, bruns puis plus foncés.

La formation visuelle de la patine prend généralement 6 à 24 mois. La pluie, les phases de séchage et l’orientation modifient son rythme. Les premières oxydations peuvent laisser des coulures sur un enduit clair ou un dallage poreux. Une bande drainante et la protection temporaire du sol réduisent les traces. L’évolution de la texture de l’acier Corten décrit ces phases.

Choisir une finition RAL ou écarter le Corten du littoral

Les dépôts salins perturbent la formation de la patine protectrice. Nous déconseillons le Corten en bord de mer et dans les zones régulièrement exposées aux embruns. Les limites du Corten en bord de mer expliquent ce mécanisme.

La finition thermolaquée permet de sélectionner une teinte parmi plus de 200 options, dont RAL 7016 gris anthracite, RAL 9010 blanc pur, RAL 6003 vert olive et RAL 9005 noir. Le choix entre surfaces métalliques peut être complété par notre comparaison entre acier galvanisé et Corten.

→ Comparer les formats, motifs et finitions

Pompe à chaleur, copropriété et façade

Préserver le dégivrage d’une pompe à chaleur

Une pompe à chaleur peut demander plus de volume qu’un monosplit. La largeur du ventilateur, le sens du refoulement et les cycles de dégivrage imposent un contrôle précis de l’évacuation d’eau. Le bas du cache ne doit pas retenir l’eau ni permettre la formation d’un pont de glace jusqu’au châssis.

Le groupe reste mécaniquement indépendant de son habillage. Le cache ne prend appui ni sur les capots ni sur les tuyauteries. Notre plus grand format catalogue mesure 140 × 170 × 80 cm. Une installation dépassant ce volume fait l’objet d’une étude spécifique ; nous ne réduisons pas les dégagements pour la faire entrer dans un format existant.

Vérifier le règlement de copropriété

Un habillage peut modifier l’aspect d’une façade ou occuper une partie commune. Le règlement de copropriété et les décisions d’assemblée générale doivent être contrôlés avant la commande. Cette vérification concerne aussi une terrasse à jouissance privative lorsque la façade ou la dalle appartient à la copropriété.

Le dossier présente les dimensions en cm, la teinte RAL ou la finition Corten, le motif et la méthode de fixation. Une couleur courante comme le RAL 7016 n’est pas automatiquement autorisée par le règlement.

Contrôler l’urbanisme et le voisinage

La nécessité d’une autorisation dépend du bâtiment, de la commune, de la visibilité depuis l’espace public et de la présence éventuelle d’un secteur protégé. La mairie confirme la procédure applicable à l’adresse du projet. Nous évitons de déduire cette procédure des seules dimensions du cache.

L’habillage ne corrige pas une nuisance acoustique existante. Une tôle ou un mur parallèle peut réfléchir le son vers une fenêtre voisine. Le repérage des façades, des ouvertures et des cours fermées doit précéder la fabrication. Le dossier sur la réglementation d’un cache pompe à chaleur regroupe les points à vérifier.

Étude, découpe, pliage, finition et pose

Valider les cotes avant la découpe laser

Notre atelier prépare la géométrie à partir du relevé validé. Le fichier intègre les plis, les jeux d’assemblage, le motif de ventilation et les passages destinés aux raccordements. Une modification de largeur peut déplacer un pli ou modifier la répartition des ajours ; toutes les cotes sont donc arrêtées avant la découpe.

Le devis hors standard précise les dimensions extérieures en cm ou en mm, la finition, les éléments démontables, le poids en kg lorsqu’il est calculé et le délai en jours ouvrés. Les données manquantes sont demandées avant le chiffrage.

Découper et plier la tôle de 1,5 mm

La tôle de 1,5 mm est découpée au laser dans notre atelier de Chalon-sur-Saône. Cette opération forme les ajours, les passages techniques et les perçages d’assemblage. Les pièces passent ensuite sur presse plieuse CNC. Les retours pliés rigidifient les faces et réduisent leur propension à vibrer.

Nous contrôlons les diagonales, les jeux de montage et l’accès aux vis avant finition. Notre expérience de plus de 15 ans dans la fabrication de l’acier Corten sert notamment à anticiper les déformations d’un panneau fortement ajouré.

Finir, livrer et poser sans contraindre l’appareil

La filière Corten conserve l’acier S355J0WP brut de laminage. Pour la filière RAL, les tôles en acier carbone sont décapées chimiquement. L’intérieur reçoit un primaire polyzinc. L’extérieur reçoit du polyzinc et une poudre polyester appliquée par pistolet électrostatique, puis cuite à 210 °C. Le système final mesure 60 à 80 microns et résiste aux UV ainsi qu’aux cycles de gel-dégel.

Le délai catalogue communiqué en 2026 est de 2 à 8 jours ouvrés selon le modèle et sa disponibilité. Le sur-mesure suit le délai inscrit sur le devis. Lors de la pose, le support est contrôlé, le cache est mis de niveau et aucun panneau ne doit toucher l’unité. Une mise en marche permet d’observer le refoulement et de repérer une vibration éventuelle.

→ Faire étudier un cache sur mesure par notre atelier

Dimensions et prix 2026 des caches climatisation Jardera

Comparer les six formats catalogue

Les modèles Aurore, Labyrinthe et Alhambra utilisent la même base dimensionnelle. Les dimensions ci-dessous sont extérieures et reprises dans l’ordre du catalogue. Elles ne correspondent pas au volume intérieur utile. Les prix 2026 commencent à 259 €.

Choisir selon le volume intérieur utile

Un appareil de 83 cm de haut ne correspond pas automatiquement au format M parce qu’une dimension extérieure du cache mesure 83 cm. Il faut tenir compte des panneaux, des plis et des dégagements prescrits autour de la machine.

La sélection part des dimensions hors tout du groupe. Les distances de sa notice sont ajoutées sur chaque face, puis le premier format compatible est retenu. Notre minimum de 10 cm reste subordonné aux prescriptions du fabricant du climatiseur.

Chiffrer les dimensions hors standard

Une découpe autour d’une descente d’eau, une profondeur particulière, un dessus fractionné ou un panneau de maintenance spécifique relèvent du sur-mesure. Le prix dépend du plan validé ; nous ne calculons pas ce montant à partir d’une largeur isolée.

Le devis confirme le prix en €, les dimensions en cm ou en mm, le poids en kg, la finition et le délai en jours ouvrés. Si la notice ou les photographies manquent, le chiffrage reste en attente jusqu’à réception de ces éléments.

Jardera face aux caches catalogue et aux produits importés

Comparer l’origine, l’épaisseur et les finitions

Un cache extérieur subit le vent, les cycles thermiques, les vibrations et les démontages de maintenance. L’épaisseur réelle, la précision des plis et la protection de surface déterminent son comportement. Nous fabriquons nos panneaux à Chalon-sur-Saône en acier de 1,5 mm.

Employer 1,5 mm avec une géométrie pliée

À surface égale, une tôle de 1,5 mm contient 25 % de matière de plus qu’une tôle de 1,2 mm. La tenue finale dépend aussi des retours, des plis, des assemblages et du dessin des ajours. Une épaisseur annoncée ne suffit donc pas à évaluer un panneau.

Nos caches restent démontables pour l’entretien de la machine. Leur poids exact varie selon le format et la quantité de métal retirée par le motif. Le poids en kg d’une réalisation hors standard figure sur l’étude ou le devis.

Conserver un interlocuteur d’atelier

Arnaud Lhermite, fondateur et artisan métallier, dirige L’Atelier des 3 Mondes. La découpe laser, le pliage CNC et le contrôle des assemblages sont suivis dans notre atelier. Un passage de tuyau ou un panneau démontable peut ainsi être corrigé sur le plan avant la mise en production.

Les critères objectifs d’une fabrication française en acier permettent de contrôler l’origine et les opérations réalisées. La nuance, la patine et les propriétés du S355J0WP sont détaillées dans notre guide technique de l’acier Corten.

→ Demander le chiffrage d’un cache aux dimensions de votre unité

Questions fréquentes sur les caches de climatisation

Dimensions, ventilation et consommation

Oui, si la façade et les côtés restent ventilés, si le fond est ouvert et si les distances de la notice sont respectées. Nos configurations conservent au minimum 10 cm entre la machine et le cache, sauf si le fabricant impose davantage. Aucun panneau ne doit toucher le groupe, les câbles ou les tuyaux.

Mesurez la largeur, la hauteur et la profondeur hors tout en cm ou en mm, puis ajoutez les dégagements prescrits sur chaque face. Intégrez les pieds, les consoles, les raccordements et l’espace nécessaire au retrait des capots. Les formats Jardera vont de 68 × 90 × 45 cm à 140 × 170 × 80 cm.

Oui, si une surface pleine bloque le ventilateur ou si l’air rejeté revient vers l’échangeur. Une tôle en contact avec la machine peut également vibrer. Le minimum Jardera de 10 cm ne dispense pas d’appliquer une distance supérieure indiquée dans la notice.

Matériaux, maintenance et pompe à chaleur

Le Corten S355J0WP de 1,5 mm convient aux sites permettant des cycles humides et secs, hors embruns salins. L’acier thermolaqué de 1,5 mm permet de choisir parmi plus de 200 teintes RAL. La finition extérieure Jardera comprend du polyzinc et une poudre polyester cuite à 210 °C, pour une épaisseur finale de 60 à 80 microns.

Le plan repère les vannes, le coffret électrique, le bac inférieur et les vis de capot. Une façade, un côté ou un dessus démontable est placé devant ces organes. Le retrait doit rester possible avec des outils courants, sans débrancher le circuit frigorifique.

Oui, après contrôle du volume d’air et de l’évacuation d’eau pendant le dégivrage. Le plus grand format catalogue mesure 140 × 170 × 80 cm. Une machine incompatible avec ce volume nécessite un modèle sur mesure plutôt qu’une réduction des dégagements.
