Distance unité extérieure clim : mur, split, cache (2026)

En bref : laissez environ 10 cm entre l'arrière de l'unité extérieure et le mur, aucun obstacle plein (mur, haie, muret) à moins de 50 à 60 cm devant la sortie d'air et 10 à 35 cm sur les côtés selon le modèle. Entre l'unité intérieure et l'unité extérieure, la liaison doit mesurer au moins 1,5 m (Daikin) et au plus 20 à 30 m. Ces chiffres viennent des notices des fabricants, que nous citons modèle par modèle ci-dessous : c'est la notice de votre unité qui fait foi, pas une loi.

Et avec un cache ? Ces dégagements s'appliquent aux obstacles pleins : mur, haie, muret, autre unité. Un cache ajouré n'en est pas un, puisque l'air le traverse : il se pose tout près de l'unité (pour nos caches, 5 cm de chaque côté, 15 cm au-dessus, 10 cm en profondeur). L'espace libre de 50 à 60 cm se garde alors devant le cache : ne placez ni mur, ni haie, ni gros pot juste devant.

Sommaire

• Distance entre le mur et l'unité extérieure
• Distance entre unité intérieure et unité extérieure
• Distance entre deux unités extérieures
• Dimensions d'un bloc extérieur et taille de cache
• Ce que dit (et ne dit pas) la réglementation
• Cacher l'unité extérieure sans gêner la ventilation
• Mesurer votre unité en 3 minutes

Distance entre le mur et l'unité extérieure

Une unité extérieure de climatisation ou de pompe à chaleur air-air aspire l'air par l'arrière et par un côté, à travers sa batterie, et le souffle par l'avant, par le ventilateur. Les dégagements servent à une seule chose : éviter que l'air soufflé soit aussitôt réaspiré. Daikin appelle ce phénomène un « court-circuit » d'air ; il réduit la puissance, provoque un givrage plus fréquent en mode chauffage et peut déclencher des arrêts de sécurité. C'est pourquoi l'arrière peut être proche du mur, alors que l'avant doit rester dégagé.

Deux conseils valables pour toutes les marques : placez le côté aspiration face au mur (c'est la recommandation de Daikin), et ne posez rien sur l'unité. Si un obstacle plein se trouve devant le ventilateur (haie, muret, autre mur), respectez les 50 à 60 cm de la notice.

Distance entre unité intérieure et unité extérieure

La distance entre le split intérieur et le groupe extérieur, c'est la longueur de la liaison frigorifique : les deux tuyaux de cuivre qui transportent le fluide. Les fabricants fixent un minimum, un maximum et un dénivelé maximal entre les deux unités. Au-delà de la longueur « préchargée » en usine, le frigoriste complète la charge de fluide.

En pratique, plus la liaison est courte, mieux c'est, dans la limite du minimum : on place souvent le groupe juste derrière le mur de la pièce climatisée. En multi-split, les longueurs se cumulent : un Daikin 3MXM52A accepte 50 m au total et 25 m au plus par unité intérieure.

Distance entre deux unités extérieures

Deux groupes côte à côte ne doivent pas se souffler dessus. La notice Fujitsu/Atlantic AOYG-KMCC demande 25 cm minimum entre deux unités, 3 unités au maximum sur une même ligne, et 1 m devant si un obstacle leur fait face. Pour des rangées d'unités face à face, elle prévoit 1 à 2 m entre les rangées. Daikin, de son côté, interdit d'empiler les unités.

Dimensions d'un bloc extérieur et taille de cache

Un groupe extérieur de mono-split mesure le plus souvent 55 cm de haut, 65 à 85 cm de large et 29 à 35 cm de profondeur. Les modèles de 5 kW et plus, et les pompes à chaleur air-eau, montent à 70 à 90 cm de haut. Voici les cotes de modèles courants (hauteur × largeur × profondeur) et la taille de cache Jardera qui leur correspond, calculée avec la règle de notre configurateur : +5 cm de chaque côté, +15 cm au-dessus, +10 cm en profondeur.

* cotes relevées chez un revendeur, à confirmer sur la plaque de l'unité. Votre modèle n'est pas dans la liste ? Le configurateur de taille vous donne la bonne taille à partir de trois mesures, et propose un cache sur mesure si aucune taille standard ne convient.

Ce que dit (et ne dit pas) la réglementation

Aucune loi n'impose de distance entre l'unité et le mur. Aucun DTU ne fixe non plus ces dégagements : ce sont les notices des fabricants qui font référence, l'installateur s'appuyant par ailleurs sur la norme EN 378 pour la sécurité des installations frigorifiques. Il n'existe pas davantage de distance minimale nationale avec la limite de propriété : le chiffre de « 3 mètres » qui circule n'a pas de base légale.

Trois règles encadrent en revanche l'installation :

• Le bruit. L'unité ne doit pas troubler la tranquillité du voisinage par sa durée, sa répétition ou son intensité (article R1336-5 du code de la santé publique). Orientez la sortie d'air à l'opposé des fenêtres voisines : c'est plus efficace que n'importe quelle distance.
• L'urbanisme. Une unité qui modifie l'aspect extérieur d'une façade relève en principe de la déclaration préalable (article R421-17 du code de l'urbanisme). Depuis le décret du 20 février 2026, une pompe à chaleur posée en façade et invisible depuis l'espace public en est dispensée, hors secteurs protégés (abords de monuments historiques, sites patrimoniaux). Le PLU de votre commune s'applique dans tous les cas : un coup de fil à la mairie lève le doute.
• La copropriété. Si l'unité touche une façade ou une partie commune, il faut l'accord de l'assemblée générale (article 25 de la loi du 10 juillet 1965).

Et le cache ? Aucun texte ne vise spécifiquement les caches de climatisation. Posé au sol dans votre jardin, c'est un simple aménagement. Fixé sur une façade visible de la rue, en copropriété ou en secteur protégé, il suit les mêmes règles d'aspect extérieur que l'unité : renseignez-vous en mairie ou auprès du syndic.

Cacher l'unité extérieure sans gêner la ventilation

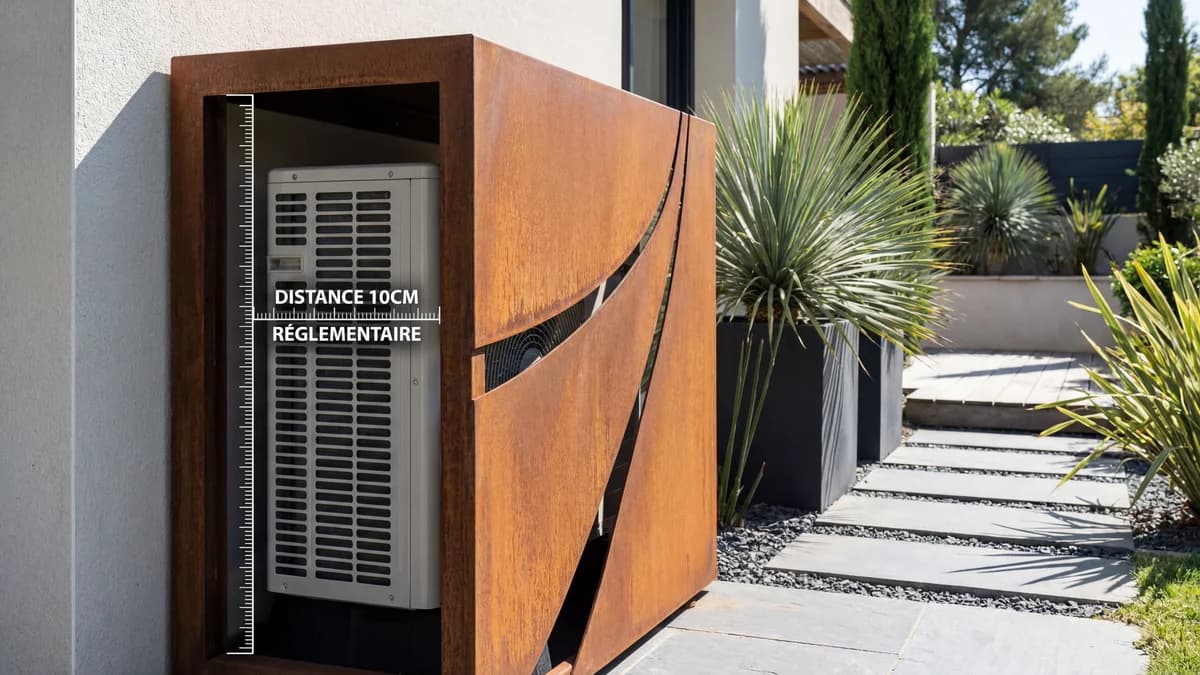

Un cache ne déplace pas l'unité : les 10 cm entre l'arrière et le mur restent les mêmes. Ce qui compte, c'est que l'air continue de passer. Daikin le résume ainsi : un cache ouvert ou à lames, qui laisse l'air circuler librement, convient ; une boîte pleine, étanche ou qui retient la chaleur, jamais. Daikin conseille aussi de garder environ 1 m libre devant le ventilateur et que l'unité reste accessible pour l'entretien. Concrètement :

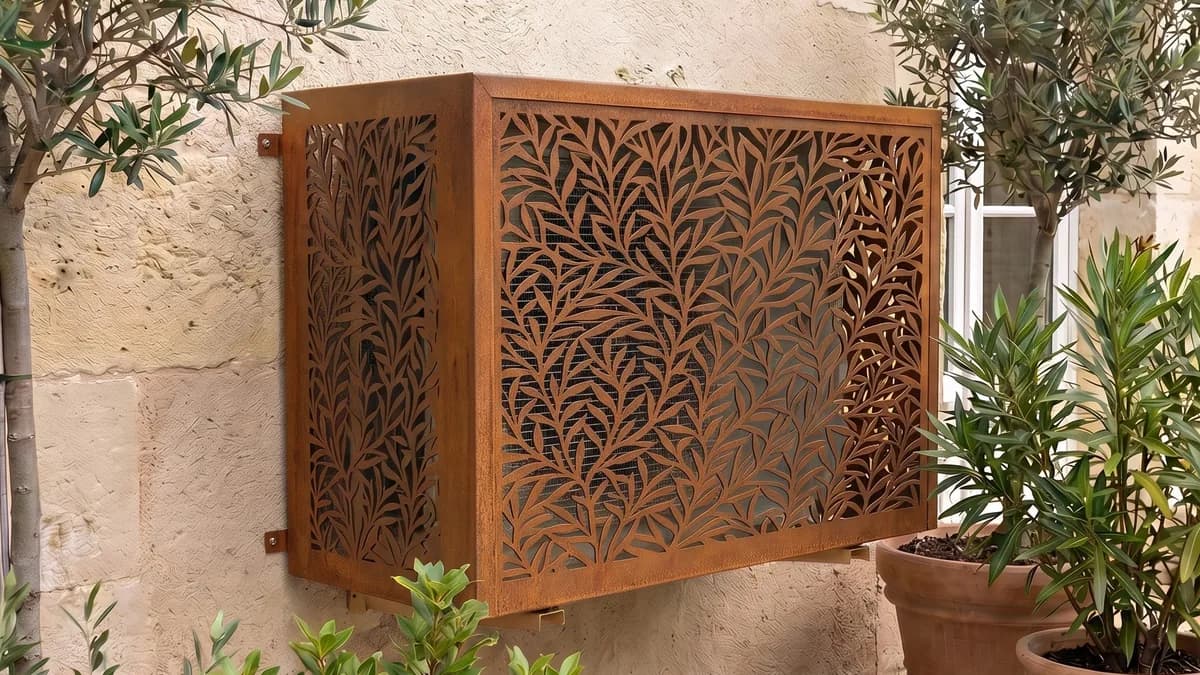

• Un cache ajouré, pas un coffre. Les faces de nos caches sont découpées au laser : l'air les traverse sur toute leur surface.
• De l'espace autour de l'unité. Nos tailles sont calculées avec 5 cm de chaque côté, 15 cm au-dessus et 10 cm en profondeur, pour que l'air circule autour de la batterie.
• Un motif ouvert devant le ventilateur. C'est par l'avant que l'air chaud sort : pour cette face, préférez un motif aux ouvertures généreuses.
• De l'espace devant le cache. L'air chaud traverse la face avant puis doit pouvoir s'éloigner : ne placez ni mur, ni haie, ni gros pot juste devant le cache (50 cm à 1 m libres selon les fabricants).
• L'accès pour l'entretien. Le cache se pose au sol ou se fixe au mur, sans toucher l'unité ; prévoyez de pouvoir le déplacer lors de la visite du frigoriste.

Nos 15 modèles sont fabriqués dans notre atelier de Chalon-sur-Saône, en acier de 1,5 mm, en corten ou thermolaqué dans la couleur RAL de votre choix. Ils existent en 6 tailles, de 259 € (S) à 699 € (XXXL), ou sur mesure. La livraison est offerte, la garantie commerciale est de 5 ans (dégressive, en plus des garanties légales) et le paiement est possible en 3 fois sans frais.

→ Voir les 15 modèles de caches climatisation

Mesurer votre unité en 3 minutes

1. Hauteur : du sol (ou du support) jusqu'au sommet de l'unité, pieds et silentblocs compris.
2. Largeur : d'un bord à l'autre, en comptant les vannes et les raccords qui dépassent sur le côté.
3. Profondeur : de la grille du ventilateur jusqu'à l'arrière de l'unité.
4. Notez aussi la distance entre l'unité et le mur : elle vous dira s'il vaut mieux un cache posé au sol ou fixé au mur.

Entrez ces trois mesures dans le configurateur de taille : il vous indique la taille qui convient et les modèles disponibles. Si aucune taille standard ne convient, il calcule le prix d'un cache sur mesure.

→ Trouver la taille de cache pour mon unité

• Fujitsu, Design & Technical Manual AOYG07-14KMCC (dégagements p. 43-45)
• Daikin, notice d'installation RXM20-42A / ARXM25-35A
• Daikin, guide de référence installateur RXM-R
• Mitsubishi Electric, manuel de service MUZ-LN-VG (OBH767)
• Daikin, longueurs de tuyauterie (multi-split)
• Daikin, Covering your heat pump
• Code de l'urbanisme, article R421-17
• justice.fr, autorisation d'urbanisme pour un boîtier extérieur (mise à jour 2026)
• Code de la santé publique, articles R1336-4 à R1336-13 (bruit de voisinage)
