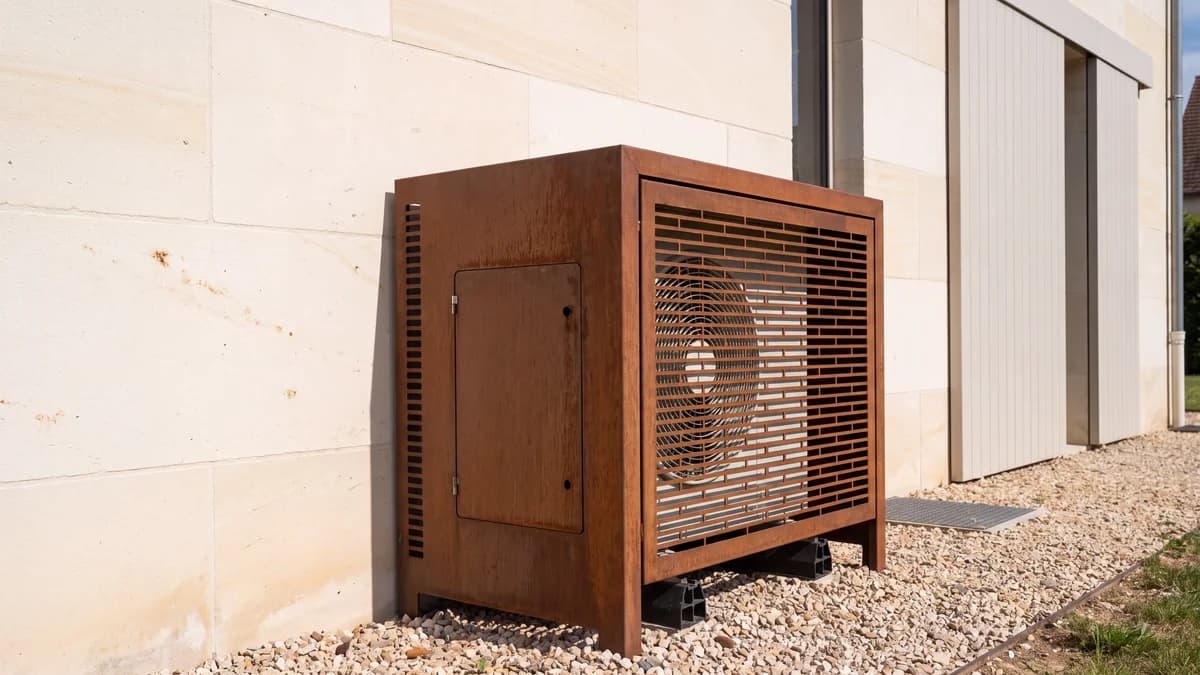

Un cache clim mural doit préserver le fonctionnement du groupe extérieur avant d’en masquer les composants. Ses dimensions, ses ajourages et ses fixations dépendent de la notice du climatiseur, du support porteur, du poids en kg, de l’exposition au vent et de l’accès nécessaire à la maintenance.
Dans notre atelier de Chalon-sur-Saône, nous fabriquons nos caches climatisation en acier de 1,5 mm par découpe laser et pliage CNC. Les versions corten utilisent exclusivement la nuance S355J0WP conforme à la norme EN 10025-5. Les modèles colorés sont réalisés en acier carbone décapé chimiquement, puis protégés par un primaire polyzinc et une finition thermolaquée RAL.
Sommaire
- Cache extérieur ou coffrage intérieur
- Conditions de pose autour du groupe extérieur
- Ventilation et dégagements
- Dimensions et prix 2026
- Fixation, vibrations et vent
- Comparaison des matériaux
- Patine du corten et coulures
- Façade, copropriété et maintenance
- Fabrication Jardera et alternatives
- Questions fréquentes
Cache extérieur et coffrage de split intérieur : deux équipements différents
Le cache extérieur habille un groupe thermodynamique
Le groupe extérieur contient notamment un échangeur, un ventilateur et un compresseur. Il aspire de l’air, rejette un débit important et évacue de l’eau pendant certains cycles de dégivrage ou de climatisation. Son habillage doit donc rester ajouré. Il ne remplace ni un capot de transport ni une protection étanche.
Nos caches comportent des faces découpées au laser et un fond ouvert. Cette géométrie laisse accessibles les raccordements frigorifiques, le câble électrique et l’évacuation des condensats. Elle ne dispense pas de conserver les distances prévues par la notice du groupe.
Le split intérieur assure la diffusion dans la pièce
Le split intérieur aspire l’air ambiant, le filtre puis le diffuse. Un éventuel coffrage intérieur doit préserver l’accès aux filtres, au volet de soufflage et au bac à condensats. Nos caches métalliques extérieurs ne sont pas conçus pour recouvrir cette unité.
La désignation « climatiseur mural » peut viser le split ou l’ensemble mono-split. Pour sélectionner un cache, nous demandons les cotes du groupe installé en façade, sur balcon ou au sol, raccordements compris.
Un volume fermé provoque une recirculation d’air
Une caisse pleine renvoie l’air rejeté vers l’échangeur. Le groupe fonctionne alors dans des conditions différentes de celles prévues par son fabricant. Une paroi trop proche du ventilateur peut également produire un sifflement ou transmettre les vibrations du compresseur.
Le cache ne porte jamais l’unité extérieure. Le climatiseur repose sur ses propres consoles murales ou sur son support au sol. L’habillage utilise des fixations séparées et reste démontable sans intervention sur le circuit frigorifique.
→ Consulter nos caches climatisation en acier
Conditions de pose autour d’une unité extérieure
La pose reste compatible avec un passage d’air libre
Un cache peut être installé lorsque les distances du constructeur sont respectées et que ses ajourages correspondent aux zones d’aspiration et de rejet. Il masque les pales, les grilles et certains raccordements depuis les angles de vue principaux. Il ne constitue pas un dispositif anti-intrusion certifié.
Le cache peut être fixé au mur ou monté autour d’un groupe posé au sol. Dans les deux configurations, il reste indépendant des supports antivibratiles. Un contact rigide avec la carrosserie transmettrait les vibrations aux panneaux métalliques.
Une niche étroite impose un contrôle préalable
Nous déconseillons l’ajout d’un habillage si la notice ne permet pas d’identifier les dégagements, si le groupe occupe déjà une niche confinée ou si aucun support porteur n’est accessible. Le projet doit également être revu lorsque l’évacuation d’eau débouche sur les futurs points d’ancrage.
Un garde-corps plein, un retour de mur ou un balcon encaissé limite parfois déjà la circulation d’air. Un frigoriste doit alors contrôler l’implantation avant l’ajout du cache. L’habillage ne corrige pas une pose initiale non conforme.
Le contrôle acoustique se fait à plusieurs régimes
Une tôle ne réduit pas automatiquement le niveau sonore. Elle peut résonner si un ancrage manque de rigidité ou si elle touche la machine. Après la pose, le groupe doit être contrôlé en refroidissement, en chauffage et pendant un cycle de dégivrage lorsque ces modes sont disponibles.
Une vibration localisée se traite en vérifiant le serrage des ancrages et le jeu entre le cache et l’appareil. Aucun joint, isolant souple ou accessoire ajouté ne doit obstruer les entrées d’air.
💡 Avis de fabricant
Les dégagements ne doivent pas être fixés par une règle universelle. Relevez dans la notice de l’unité les distances minimales en cm à l’avant, à l’arrière, sur les côtés et au-dessus, puis vérifiez que les ajourages ne perturbent ni l’aspiration ni le rejet d’air.
→ Contrôler la ventilation d’un cache climatisation
Ventilation et dégagements prescrits par le fabricant du climatiseur
La notice de l’unité reste la référence prioritaire
Les distances changent selon la puissance, l’architecture de l’échangeur et la direction du rejet. Certains groupes aspirent principalement par l’arrière et les côtés. Une valeur relevée sur un autre climatiseur ne doit pas être transposée sans contrôle.
Jardera demande au minimum 10 cm entre le cache et l’unité. Cette valeur concerne l’habillage et ne remplace pas la notice du climatiseur. Si celle-ci impose 15 cm, 30 cm ou davantage dans une direction, la valeur la plus contraignante s’applique. Notre page sur la distance autour d’un cache climatisation détaille la méthode de mesure.
La position des ouvertures compte autant que leur surface
Le ventilateur frontal rejette généralement l’air par la face visible du groupe. Aucun mobilier, stockage, végétal ou panneau supplémentaire ne doit fermer cette zone. Les entrées latérales et arrière restent dégagées selon les instructions du constructeur.
Une ouverture importante placée hors de l’axe du ventilateur ne remplace pas des passages distribués devant le rejet. Les motifs Aurore, Labyrinthe et Alhambra sont découpés au laser. Le fond ouvert conserve la circulation basse et l’accès aux raccordements.
Condensats et dégivrage exigent un écoulement libre
En mode chauffage, une pompe à chaleur peut produire de l’eau pendant le dégivrage. Cette eau doit rejoindre l’évacuation prévue sans stagner contre l’acier, la façade ou les ancrages. Une accumulation hivernale peut geler sous l’appareil.
L’espace disponible doit permettre le nettoyage de l’échangeur, le contrôle des raccordements et la dépose des panneaux techniques. Une terrasse, une jardinière ou une canalisation ne doit pas bloquer le retrait du cache.
La validation finale se déroule avec l’appareil en marche
Contrôlez l’absence de reflux vers l’aspiration, de sifflement sur les découpes et de battement des côtés. Examinez aussi l’écoulement des condensats. Le montage n’est validé qu’après ces vérifications fonctionnelles.
Mesurer l’unité et choisir les dimensions du cache
Le relevé inclut la carrosserie et les raccordements
Mesurez l’appareil définitivement posé. Relevez la largeur hors tout, la hauteur depuis le dessous des consoles ou depuis le sol, puis la profondeur depuis le mur. Intégrez les vannes, raccords frigorifiques, goulottes, câbles, tuyaux de condensats et coudes dépassant de la carrosserie.
Ajoutez ensuite les dégagements prescrits. Les dimensions extérieures du cache ne correspondent pas au volume intérieur disponible : les plis et les panneaux occupent une partie de l’encombrement. Une photographie de face, une photographie latérale et un croquis coté permettent à notre atelier de contrôler le relevé.
Dimensions et prix Jardera au 14 septembre 2026
Les données suivantes concernent les modèles Aurore, Labyrinthe et Alhambra. Les dimensions sont indiquées dans l’ordre publié au catalogue. Le poids varie selon le format, le motif et les accessoires : contactez-nous pour obtenir le poids exact en kg avant de choisir les ancrages.
| Format | Dimensions catalogue | Prix 2026 | Poids |
|---|---|---|---|
| S | 68 × 90 × 45 cm | 259 € | Contactez-nous pour confirmation en kg |
| M | 83 × 105 × 51 cm | 339 € | Contactez-nous pour confirmation en kg |
| L | 95 × 115 × 55 cm | 379 € | Contactez-nous pour confirmation en kg |
| XL | 110 × 125 × 65 cm | 479 € | Contactez-nous pour confirmation en kg |
| XXL | 125 × 140 × 70 cm | 599 € | Contactez-nous pour confirmation en kg |
| XXXL | 140 × 170 × 80 cm | 699 € | Contactez-nous pour confirmation en kg |
Les prix ont été relevés sur le catalogue Jardera le 14 septembre 2026. Le premier format est proposé à 259 €. Le délai annoncé est de 2 à 8 jours ouvrés selon la référence et la finition.
Le contrôle d’encombrement précède la commande
Tracez un premier rectangle correspondant à l’appareil et à ses accessoires. Tracez une seconde enveloppe intégrant les dégagements dans chaque direction. Comparez cette enveloppe au volume utile du cache, puis vérifiez le passage requis pour son montage.
Une descente d’eau, un angle de mur ou un appui de fenêtre peut empêcher l’engagement d’un panneau pourtant assez grand sur le plan. Les unités hautes ou à double ventilateur demandent le même contrôle. Pour un format absent du catalogue, transmettez un relevé coté via notre service de devis personnalisé.
→ Comparer les formats de caches climatisation
Fixation murale, support porteur, vibrations et prise au vent
L’ancrage traverse la finition pour reprendre les efforts dans le mur
Un enduit ne constitue pas un support porteur. Les ancrages doivent reprendre les efforts dans le béton, la pierre, la brique ou une ossature identifiée. La nature du matériau, son état, la distance au bord et l’épaisseur de la finition déterminent la cheville à utiliser.
Le dimensionnement tient compte du poids du cache en kg et des efforts d’arrachement dus au vent. Un modèle XXXL de 140 × 170 × 80 cm présente une prise au vent différente d’un modèle S de 68 × 90 × 45 cm. Les tableaux du fabricant des chevilles restent la référence pour la charge admissible.
Une isolation thermique extérieure demande une fixation dédiée
Une vis longue traversant simplement l’isolant peut comprimer celui-ci et produire un montage instable. La fixation doit atteindre le support porteur avec une entretoise ou un dispositif conçu pour l’épaisseur réelle de l’isolation.
L’étanchéité du percement, le pont thermique et la charge admissible doivent être contrôlés selon la composition du mur. Une photographie de l’enduit ne permet pas à notre atelier d’identifier la maçonnerie située derrière.
Les supports du climatiseur et du cache restent séparés
Le cache ne s’appuie pas sur les consoles de l’unité, sauf validation explicite du fabricant de ces consoles. Un jeu permanent empêche le contact pendant les démarrages du compresseur et sous l’action du vent.
Après montage, vérifiez l’aplomb, le serrage et l’absence de vibration à plusieurs régimes. Le cache doit pouvoir être déposé sans démonter les liaisons frigorifiques.
💡 Avis de fabricant
Avant la fixation, identifiez le support porteur derrière l’enduit ou l’isolation thermique extérieure. Confirmez le poids total en kg du cache et de ses accessoires, puis dimensionnez les ancrages selon les données du fabricant de chevilles. Le poids des modèles doit être confirmé auprès de notre atelier plutôt qu’estimé.
Bois, aluminium, PVC ou acier corten
Les ajourages restent prioritaires sur le choix du matériau
Le débit d’air dépend de la position et de la géométrie des ouvertures. Des lames de bois trop serrées peuvent gêner le rejet. Une grille en PVC déformée peut se rapprocher du ventilateur. La distance au groupe et la répartition des vides restent prioritaires.
La rigidité influe sur la tenue au vent et les vibrations. L’entretien dépend ensuite de l’exposition aux UV, à la pluie, aux dépôts atmosphériques et aux embruns.
Comparaison technique des quatre familles
| Critère | Bois | Aluminium | PVC | Corten Jardera |
|---|---|---|---|---|
| Ventilation | Dépend de l’écartement des lames | Dépend des perforations | Dépend de la grille et de sa stabilité | Découpe laser et fond ouvert |
| Rigidité | Variable selon la section et l’assemblage | Dépend de l’alliage, de l’épaisseur et des plis | Sensible à la déformation thermique | S355J0WP de 1,5 mm plié |
| Entretien | Nettoyage et reprise de protection | Nettoyage et contrôle de la finition | Nettoyage et contrôle du vieillissement | Retrait des dépôts retenant l’humidité |
| Évolution visuelle | Grisaillement et variations | Liée au traitement de surface | Décoloration variable selon la formulation | Patine évolutive pendant 6 à 24 mois |
| Limite d’exposition | Humidité durable et attaques biologiques | Dépend de l’alliage et de la finition | Chaleur et UV selon formulation | Déconseillé en bord de mer |
Corten et thermolaqué suivent deux gammes de fabrication distinctes
Le cache corten Jardera est fabriqué en S355J0WP brut de laminage de 1,5 mm. Il ne reçoit ni primaire polyzinc ni poudre RAL. Sa patine se forme à l’air libre par alternance de mouillage et de séchage.
Le cache thermolaqué est réalisé en acier carbone de 1,5 mm. Après décapage chimique, la face intérieure reçoit un primaire polyzinc antirouille. La face extérieure reçoit le polyzinc puis une poudre polyester RAL appliquée au pistolet électrostatique. La cuisson est effectuée à 210 °C. Le revêtement final mesure 60 à 80 microns et résiste aux UV ainsi qu’aux cycles gel-dégel.
Les propriétés du S355J0WP et son comportement en extérieur sont détaillés dans notre guide technique de l’acier corten.
💡 Avis de fabricant
Un cache climatisation Jardera est fabriqué en acier de 1,5 mm. Pour une finition RAL, les tôles sont décapées chimiquement, protégées par un primaire polyzinc et une poudre polyester cuite à 210 °C, pour un revêtement final de 60 à 80 microns. La version corten emploie du S355J0WP brut de laminage, sans polyzinc ni RAL.
Patine du corten, entretien et prévention des coulures
La patine évolue pendant 6 à 24 mois
Le S355J0WP sort de notre atelier avec son aspect brut de laminage. Les premières phases d’oxydation prennent des tons orange, puis brunissent progressivement. La formation visuelle de la patine demande généralement 6 à 24 mois à l’air libre, selon la pluie, le séchage et l’exposition.
La surface ne devient pas uniforme comme une peinture. Des nuances et des marbrures se développent au fil des cycles. Les étapes sont visibles dans notre dossier sur l’évolution de la texture du corten.
Les premiers ruissellements peuvent marquer les supports
Pendant la formation de la patine, l’eau entraîne des oxydes. Ces particules peuvent laisser des traces brunes sur un enduit clair, une pierre poreuse, des dalles ou du béton.
Prévoyez un trajet d’écoulement éloigné des surfaces sensibles. Une zone minérale drainante sous le cache limite les dépôts sur les revêtements finis. Un larmier peut également éloigner l’eau de la façade selon la configuration. Nos recommandations sont détaillées dans le dossier consacré aux coulures du corten et à leur prévention.
Les chlorures empêchent une patine normale
La patine protectrice exige des alternances de mouillage et de séchage. Une exposition durable aux chlorures et aux embruns peut maintenir une corrosion active. Nous déconseillons le corten en bord de mer, particulièrement lorsque le cache reçoit directement les embruns.
Une finition thermolaquée demande également un entretien en milieu salin. Les coupes, les fixations et les chocs sur le revêtement doivent être surveillés. Notre analyse décrit les limites du corten en bord de mer.
L’entretien consiste à supprimer les dépôts humides
Retirez les feuilles, les poussières compactées et les débris qui maintiennent l’humidité contre l’acier. Aucun produit acide ou accélérateur de patine ne doit atteindre les ailettes, les raccordements ou la carrosserie du climatiseur.
→ Transmettre vos cotes pour un devis personnalisé
Façade, copropriété et accès de maintenance
Un cache peut modifier l’aspect extérieur du bâtiment
Le poids réduit d’un habillage ne dispense pas du contrôle administratif. Une modification de couleur, de volume ou de motif visible depuis l’extérieur peut relever des règles applicables à la façade. Le plan local d’urbanisme et les contraintes d’un secteur protégé doivent être vérifiés auprès du service urbanisme.
Un dossier précis comporte les dimensions en cm, la teinte, le motif, l’emplacement des ancrages et une représentation de l’installation.
La façade d’une copropriété est généralement une partie commune
Le percement ou la modification visuelle d’une façade commune peut demander une autorisation de l’assemblée générale. Le règlement de copropriété fixe le cadre applicable. Un accord oral ne remplace pas une décision formalisée lorsqu’elle est requise.
Le dossier remis au syndic peut inclure une vue de face, une coupe latérale, la méthode de démontage et le poids en kg confirmé par notre atelier.
Le cache n’est pas un traitement acoustique
Un habillage ajouré n’est pas un dispositif acoustique certifié. Une résonance ou une recirculation peut modifier le bruit perçu. L’emplacement du groupe, son entretien et ses supports antivibratiles restent déterminants.
Les règles propres aux pompes à chaleur sont examinées dans notre page sur la réglementation d’un cache de pompe à chaleur.
Le technicien doit pouvoir déposer le cache
La maintenance exige un accès aux vannes, à l’échangeur, aux raccordements et aux panneaux du groupe. Le cache doit se retirer sans découpe et sans déconnexion du circuit frigorifique. L’évacuation d’eau, la prise électrique et le sectionneur doivent rester accessibles.
Fabrication Jardera et comparaison avec les alternatives
Une fabrication suivie à Chalon-sur-Saône
L’Atelier des 3 Mondes fabrique les produits Jardera à Chalon-sur-Saône, 71100. Arnaud Lhermite, fondateur et artisan métallier, travaille l’acier corten depuis plus de 15 ans. Nos caches sont découpés au laser puis pliés sur presse CNC dans une tôle de 1,5 mm.
La version corten utilise du S355J0WP conforme à la norme EN 10025-5. La version colorée est fabriquée en acier carbone avec décapage chimique, primaire polyzinc et thermolaquage polyester.
Jardera, grande distribution et import générique
| Critère | Jardera | Grande distribution | Import générique |
|---|---|---|---|
| Lieu de fabrication | Chalon-sur-Saône, France | À vérifier selon la référence | Souvent non documenté |
| Nuance corten | S355J0WP, norme EN 10025-5 | Nuance à contrôler sur la fiche | Nuance souvent non précisée |
| Épaisseur du cache | 1,5 mm réel | À mesurer selon le produit | Généralement 0,8 à 1,2 mm réels |
| Sur-mesure | Étude sur devis | Variable selon l’enseigne | Cotes et tolérances à contrôler |
| Garantie | Garantie fabricant | Selon l’enseigne et la référence | Conditions et interlocuteur à vérifier |
| Délai annoncé | 2 à 8 jours ouvrés selon référence et finition | Selon le stock | À vérifier auprès du vendeur |
À surface et nuance identiques, une tôle de 1,5 mm contient 25 % de matière en plus qu’une tôle de 1,2 mm. La rigidité finale dépend également des plis, de la répartition des découpes et des fixations.
Les données sont contrôlées avant fabrication
Nous confirmons le poids en kg, la finition, le délai et la compatibilité dimensionnelle à partir du relevé transmis. Les formats du catalogue sont proposés de 259 € à 699 € en 2026. Une dimension hors catalogue fait l’objet d’un devis, sans estimation automatique.
Le contrôle en atelier porte sur les cotes, les plis, l’état des découpes et la finition. Les éléments permettant de vérifier l’origine d’un produit sont détaillés dans les critères objectifs d’une fabrication française.
→ Choisir un cache climatisation fabriqué dans notre atelier
Questions fréquentes
Est-il conseillé de poser un cache autour d’une unité extérieure ?
Oui, si le cache respecte la notice du climatiseur, reste indépendant de ses supports et conserve l’accès de maintenance. Jardera demande un jeu minimal de 10 cm, mais toute distance supérieure prescrite par le constructeur s’applique. La pose doit être reportée lorsque le groupe est déjà confiné ou que le support porteur reste inconnu.
Comment cacher le groupe sans réduire son débit d’air ?
Relevez les distances minimales en cm indiquées dans la notice, puis ajoutez-les aux dimensions hors tout de l’appareil et de ses raccordements. Placez les ajours devant les zones d’aspiration et de rejet. Gardez le fond ouvert et retirez tout mobilier, stockage ou végétal placé devant le ventilateur.
Quel matériau choisir pour un cache extérieur ?
Le corten S355J0WP de 1,5 mm convient lorsque sa patine de 6 à 24 mois et ses premiers ruissellements peuvent être maîtrisés. Il est déconseillé en bord de mer. L’acier carbone thermolaqué de 1,5 mm permet une finition RAL avec un revêtement de 60 à 80 microns. Le bois, l’aluminium et le PVC doivent être évalués selon leurs ajours, leur rigidité et leur entretien.
Peut-on recouvrir complètement une climatisation ?
Non pendant son fonctionnement. L’échangeur et le ventilateur exigent un passage d’air permanent. Une housse saisonnière ne peut être posée que si le fabricant du climatiseur l’autorise, appareil arrêté. Elle doit être retirée avant la remise en marche.
Une autorisation de copropriété est-elle nécessaire ?
Elle peut être exigée lorsque le cache est fixé sur une façade commune ou en modifie l’aspect. Le dossier doit indiquer les dimensions en cm, la teinte, le motif, les perçages et le poids en kg confirmé par notre atelier. Les règles d’urbanisme sont contrôlées séparément auprès de la commune.
Quelle distance faut-il laisser entre l’unité et le cache ?
Jardera fixe un minimum de 10 cm entre le cache et l’appareil. La notice du climatiseur reste prioritaire : une exigence de 15 cm, 30 cm ou davantage doit être respectée dans la direction concernée. L’espace nécessaire au retrait des panneaux et à l’accès aux vannes doit aussi être conservé.
Quel est le délai pour un cache Jardera en 2026 ?
Le délai annoncé est de 2 à 8 jours ouvrés selon le format et la finition. Les modèles du catalogue coûtent entre 259 € et 699 €. Pour un format hors catalogue, contactez-nous pour un devis et un délai correspondant à la fabrication demandée.
